TEKNIK MENGUKUR KOMPOPNEN ELETRONIKA DENGAN AVOMETER

Mengukur Resistansi

Pilih jangkah pada OHM, kemudian ujung kabel penyidik merah dan hitam disentuhkan dan lakukan zero seting dengan memutar tombol nol..

Mengukur Arus DC

Rangkaian yang akan diukur diputuskan pada salah satu titik, dan melalui kedua titik yang terputus tadi arus dilewatkan melalui avometer.

Mengukur Tegangan DC

Perkirakan tegangan yang akan diukur, letakkan jangkah pada skala yang lebih tinggi. penyidik merah pada positif dan hitam pada negative.

Mengukur Tegangan AC

Seperti halnya pada pengukuran VDC, perkirakan tegangan yang akan diukur, letakkan jangkah pada skala yang lebih tinggi. Pada umumnya avometer hanya dapat mengukur arus berbentuk sinus dengan frekuensi antara 30 Hz­ - 30 KHz. Hasil pengukuran adalah tegangan efektif (Veff).

Mengukur Daya
Daya di hitung dari perkalian arus dan tegangan dari hasil pengukuran arus dan tegangan.

Menguji Kapasitor / Kondensator

Sebelumnya muatan kondensator didischarge. Dengan jangkah pada OHM, tempelkan penyidik merah pada kutub POSITIF dan hitam pada NEGATIF.

Bila jarum menyimpang ke KANAN dan kemudian secara berangsur-­angsur kembali ke KIRI, berarti kondensator baik. Bila jarum tidak bergerak, kondensator putus dan bila jarum mentok ke kanan dan tidak balik, kemungkinan kondensator bocor.

             Untuk menguji elco 10 F jangkah pada x10 k atau 1 k. Untuk kapasitas sampai 100 F jangkah pada x100, di atas 1000 F, jangkah x1 dan menguji kondensator non elektrolit jangkah pada x10 k.

Menguji Dioda

Dengan jangkah OHM x1 k atau x100 penyidik merah ditempel pada katoda (ada tanda gelang) dan hitam pada anoda, jarum harus ke kanan. Penyidik dibalik ialah merah ke anoda dan hitam ke katoda, jarum harus tidak bergerak. Bila tidak demikian berarti kemungkinan diode rusak.

Cara demikian juga dapat digunakan untuk mengetahui mana anoda dan mana katoda dari suatu diode yang gelangnya terhapus.

Dengan jangkah VDC, bahan suatu dioda dapat juga diperkirakan dengan circuit pada gambar 10. Bila tegangan katoda­ anoda 0.2 V, maka kemungkinan dioda germanium, dan bila 0.6V kemungkinan dioda silicon.

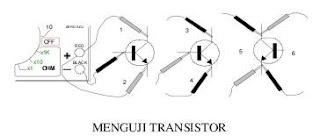

Menguji Transistor

Transistor ekivalen dengan dua buah dioda yang digabung, sehingga prinsip pengujian dioda diterapkan pada pengujian transistor. Untuk transistor jenis NPN, pengujian dengan jangkah pada x100, penyidik hitam ditempel pada Basis dan merah pada Kolektor, jarum harus meyimpang ke kanan. Bila penyidik merah dipindah ke Emitor, jarum harus ke kanan lagi

Kemudian penyidik merah pada Basis dan hitam pada Kolektor, jarum harus tidak menyimpang dan bila penyidik hitam dipindah ke Emitor jarum juga harus tidak menyimpang.
Selanjutnya dengan jangkah pada 1 k penyidik hitam ditempel pada kolektor dan merah, pada emitor, jarum harus sedikit menyimpang ke kanan dan bila dibalik jarum harus tidak menyimpang. Bila salah satu peristiwa tersebut tidak terjadi, maka kemungkinan transistor rusak.

           Untuk transitor jenis PNP, pengujian dilakukan dengan penyidik merah pada Basis dan hitam pada Kolektor, jarum harus meyimpang ke kanan. Demikian pula bila penyidik merah dipindah ke Emitor, jarum arus menyimpang ke kanan lagi. Selanjutnya analog dengan pangujian NPN

Kita dapat menggunakan cara tersebut untuk mengetahui mana Basis, mana Kolektor dan mana Emitor suatu transistor dan juga apakah jenis transistor PNP atau NPN. Beberapa jenis multimeter dilengkapi pula fasilitas pengukur hFE, ialah salah parameter penting suatu transistor.

Dengan circuit seperti pada gambar, dapat diperkirakan bahan transistor. Pengujian cukup dilakukan antara Basis dan Emitor, bila voltage 0.2 V germanium dan bila 0.6 V maka kemungkinan silicon.

Menguji FET



FET bentuk fisiknya seperti transistor. Fungsinya adalah untuk menaikkan tegangan atau menurunkan tegangan.
FET memiliki tiga kaki juga yaitu :

• GATE (G) adalah kaki input
• DRAIN (D) adalah kaki output
• SOURCE (S) adalah kaki sumber

         Penentuan jenis FET dilakukan dengan jangkah pada x100 penyidik hitam pada Source dan merah pada Gate. Bila jarum menyimpang, maka janis FET adalah kanal­P dan bila tidak, FET adalah kanal­ N.

Kerusakan FET dapat diamatidalam tabel dibawah ini :

Menguji UJT

Cara kerja UJT (Uni Junktion Transistor) adalah seperti switch, UJT kalau masih bisa on­ off berarti masih baik.

Jangkah pada 10 VDC dan potensio pada minimum, tegangan harus kecil. Setelah potensio diputar pelan­-pelan jarum naik sampai posisi tertentu dan kalau diputar terus jarum tetap disitu. Bila jarum diputar pelan-­pelan ke arah minimum lagi, pada suatu posisi tertentu tiba-­tiba jarum bergerak ke kiri dan bila putaran potensio diteruskan sampai minimum jarum tetap disitu. Bila peristiwa tersebut terjadi, maka UJT masih baik.
